帧
帧是数据链路层传输的基本单位。数据链路层由MAC(介质访问控制子层)和LLC(逻辑链路控制子层)组成。
有标记帧（Tagged Frame） 加入了4字节VLAN标签的帧（802.1Q 帧）
无标记帧（Untagged Frame） 原始的、未加入4字节VLAN标签的帧（802.3 帧）
而在我们的日常生活中，不是所有的设备都能识别携带TAG的帧，但是在交换机内部处理的数据帧一律都是Tagged帧。
1.PC主机、服务器、Hub、傻瓜交换机只能收发Untagged帧。
2.交换机、路由器、AC既能收发Tagged帧（路由器的单臂路由可以收发tagged帧），也能收发Untagged帧。
3.语音终端、AP等设备可以同时收发一个Tagged帧和一个Untagged帧。
物理接口
交换机上的端口分为两种。一种是接入层端口直连终端设备的，叫做Access；
一种是交换机和交换机之间的端口负责汇聚的叫做Trunk。
另外还有一种是Access与Trunk混合的模式，叫做Hybrid。
逻辑接口
Eth-Trunk
一种链路冗余技术，通过将多条物理链路捆绑成一条逻辑链路来提高链路带宽和可靠性。
在逻辑上，设备只看到一个接口。
在物理上，可以是 2 条、4 条、甚至 8 条千兆/万兆链路。
好处是：带宽增加，单链路故障不影响业务。
链路聚合的两大模式
链路聚合不是随便绑，需要协议来协调。常见有两种模式：
1. 静态模式
人工配置，把多条链路直接捆绑。
简单粗暴，兼容性好。
缺点是不能动态协商，链路状态需要一致（速率、双工）。
2. 动态模式（LACP 协议）
使用 LACP（Link Aggregation Control Protocol）协商。
自动检测链路是否可用，能灵活选择参与聚合的链路。
更智能，运维更方便。
带宽真的能“翻倍”吗？
这是大家最关心的问题。答案是：能提升整体带宽，但不等于单个会话翻倍。
原理是：
链路聚合会按 哈希算法 把流量分散到不同链路，比如根据源/目的 MAC、IP、TCP 端口来算。
多个用户、多个会话同时存在时，流量会分布在多条链路上，整体吞吐量提升。
但如果你只有一个大文件下载（单会话），它可能仍然只走一条链路，看起来没翻倍。
换句话说：
家庭单宽带想叠加网速？不现实。
企业多业务并发，链路聚合的效果就很明显。
链路聚合的应用场景
核心设备互联： 数据中心核心交换机之间，常用 4×10GE 聚合 = 40G 带宽。
服务器上联：服务器绑定双网卡，接入两条链路，带宽翻倍+冗余备份。（交换机上配置链路聚合后，还需要在机器上配置才能使用，配置网卡聚合。）
运营商出口：ISP 会用链路聚合，把多条万兆口聚合成百G通道，支撑海量用户。
容错与高可用：单条链路断了，其他链路顶上，业务不中断。
VLAN
PVID
PVID即 Port Vlan id，代表端口的缺省VLAN。
交换机从对端设备收到的帧有可能是不带VLAN标签的数据帧，但所有以太网帧在交换机中都是以带VLAN标签的形式来被处理和转发的，因此交换机必须给端口收到的不带VLAN标签的数据帧添加上VLAN标签。
为了实现此目的，必须为交换机配置端口的缺省VLAN。当该端口收到不带VLAN标签的数据帧时，交换机将给它加上该缺省VLAN的VLAN标签。
VLAN Tag
IEEE 802.1Q协议对VLAN标识符（VLAN ID）的规范设计中，规定了 12 位二进制字段用来表示VLAN ID，所以交换机最多划分 4096 个VLAN，其中 0 和 4095 为系统保留不可用于常规配置。实际可用VLAN范围为1~4094（共4094个）。
VLAN帧的格式

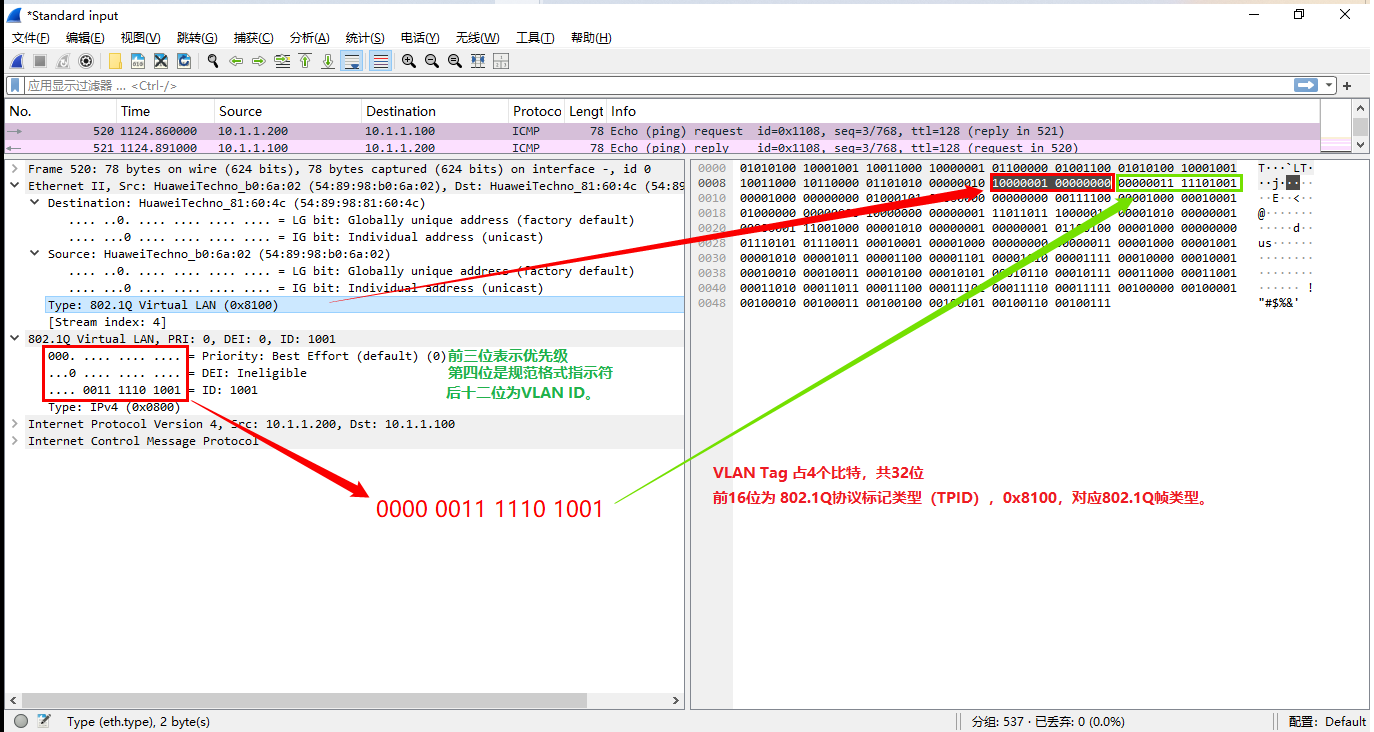

VLAN Tag 实际抓包
在交换机 Trunk 口处抓包
命令
dispaly
# 查看接口类型、VLAN ID
[switch-1]display port vlan
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Eth-Trunk1 hybrid 1 -
Ethernet0/0/1 access 1001 -
Ethernet0/0/2 access 1001 -
Ethernet0/0/3 trunk 1 1-4094
interface
# Vlanif 接口
interface Vlanif <vlan_id>
# 设置 IP
ip address 20.1.1.1 24
# access
interface Ethernet 0/0/2
port default vlan 2001
